Sl-A型手拉葫蘆在結構設計與使用性能上具有五大特點：
1、使用安全，維護簡便；使工作者在安全的環境下工作。
2、機械效率高，手拉力小；提高工作者的效率。
3、自重輕，攜帶方便；使工作者更愜意的工作。
4、外形美觀，尺寸小；解決了場地限制的問題。
5、經久耐用。
手拉葫蘆是一種使用簡易、攜帶方便的手動起重機械，適用于工廠、礦山、建筑工地、農業生產以及碼頭、船塢、倉庫等，用作安裝機器、起吊貨物和裝卸車輛，尤其對露天及無電源作業更顯其重要功用。手拉葫蘆可與各型手拉單軌行車配套使用，組成手拉起重運輸小車，配用于單軌架空運輸或懸臂式起重機上。

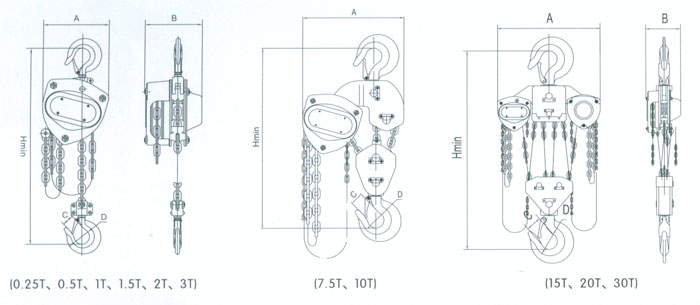

Sl-A型手拉葫蘆結構圖：
Sl-A型手拉葫蘆參數表：
型 號 | SL-025A | SL-050A | SL-100A | SL-150A | SL-200A | SL-300A | ||
額定起重量 | 250 | 500 | 1000 | 1500 | 2000 | 3000 | ||
起升高度 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | ||
起重鏈條 | 行數 | 1 | 1 | 1 | 1 | 1 | 1 | |
直徑×節距 | 4×12 | 5×15 | 6×18 | 7×21 | 8×24 | 10×30 | ||
手拉力(N) | 235 | 240 | 250 | 265 | 335 | 372 | ||
凈重 | 6.5 | 9.3 | 12.2 | 16.5 | 19.5 | 32 | ||
外形尺寸 | A | 121 | 148 | 172 | 196 | 210 | 255 | |
B | 114 | 132 | 151 | 173 | 175 | 205 | ||
C | 21 | 23 | 27 | 33 | 35 | 39 | ||
D | 31 | 35 | 40 | 45 | 50 | 55 | ||
Hmin | 280 | 345 | 376 | 442 | 470 | 548 | ||
型 號 | SL-500A | SL-750A | SL-1000A | SL-1500A | SL-2000A | SL-3000A | ||
額定起重量 | 5000 | 7500 | 10000 | 15000 | 20000 | 30000 | ||
起升高度 | 3 | 3 | 3 | 3 | 3 | 3 | ||
起重鏈條 | 行數 | 2 | 3 | 4 | 6 | 8 | 12 | |
直徑×節距 | 10×30 | 10×30 | 10×30 | 10×30 | 10×30 | 10×30 | ||
手拉力(N) | 360 | 365 | 380 | 378 | 382 | 395 | ||
凈重 | 41.1 | 61.6 | 75.7 | 135 | 192 | 320 | ||
外形尺寸 | A | 280 | 433 | 463 | 718 | 840 | 670 | |
B | 189 | 189 | 189 | 200 | 200 | 510 | ||
C | 45 | 47 | 54 | 71 | 82 | 81 | ||
D | 65 | 67 | 75 | 95 | 106 | 110 | ||
Hmin | 688 | 690 | 765 | 900 | 950 | 1800 | ||
